Stručný úvod
Snímač zatížení jeřábu je robustní{0}}zařízení pro sledování nákladu speciálně navržené pro aplikace vážení jeřábů, které poskytuje přesnou zpětnou vazbu síly během zdvihacích operací.
Funkce
1. Snímač zatížení jeřábu je vyroben ze slitinových materiálů odolných proti korozi-, aby byl zachován výkon v drsných venkovních a námořních prostředích.
2. Snímač zatížení jeřábu se vyznačuje kompaktním, nízkým-profilem, který se hladce integruje se stávajícím jeřábovým vybavením, aniž by bránil pohybu.
3. Poskytuje digitální výstup s vysokým-rozlišením kompatibilní s telemetrickými systémy pro vzdálené monitorování a protokolování dat.
Základní specifikace
| Rozsah zatížení | 1-10t |
| Jmenovitý výstup (mV/V) | 1,2 ±0,1 mV/V |
| Komplexní chyba | ±0,02 %FS |
| Vstupní/výstupní odpor (Ω) | 385±15/350±5 |
| Specifikace délky drátu | Φ4 X 0,5M Nebo přizpůsobené na přání |
| Způsob zapojení | Červená --------Excitace+ Černá--------Excitace- Zelená-----Signál+ Bílá -------Signál- |
Aplikace
Snímač zatížení jeřábu se používá v přístavních kontejnerových jeřábech pro nepřetržité sledování zvednutých hmotností užitečného nákladu, což operátorům pomáhá vyhnout se přetížení a zajišťuje bezpečnost manipulace s nákladem.
Detailní specifikace modelu ZH-CS2
|
Kapacita |
1-10t |
Materiál |
Legovaná ocel |
|
Jmenovitý výstup (mV/V) |
1.2 ±0.1 |
Nelinearita- |
±0,02 %FS |
|
Hystereze |
±0,02 %FS |
Opakovatelnost |
±0,01 %FS |
|
Creep (30 minut) |
±0,02 %FS |
Nulový zůstatek |
±1,00 %FS |
|
Vliv teploty na nulu |
±0,02%FS/10 stupňů |
Vliv teploty na výstup |
±0,02%FS/10 stupňů |
|
Vstupní odpor (Ω) |
385±15 |
Výstupní odpor (Ω) |
350±5 |
|
Izolační odpor |
Větší nebo rovno 5000MΩ |
Budicí napětí |
5V-10V (DC) |
|
Kompenzovaný teplotní rozsah |
-10~+50 stupňů |
Rozsah provozních teplot |
-20~+60 stupňů |
|
Bezpečné přetížení |
150 % FS |
Přerušení načítání |
200% FS |
|
Kabel |
Φ4 X 0.5M Nebo přizpůsobené na přání |
Kód barvy kabelu |
Vstup: červená+ černá- Výstup:zelená+bílá- |

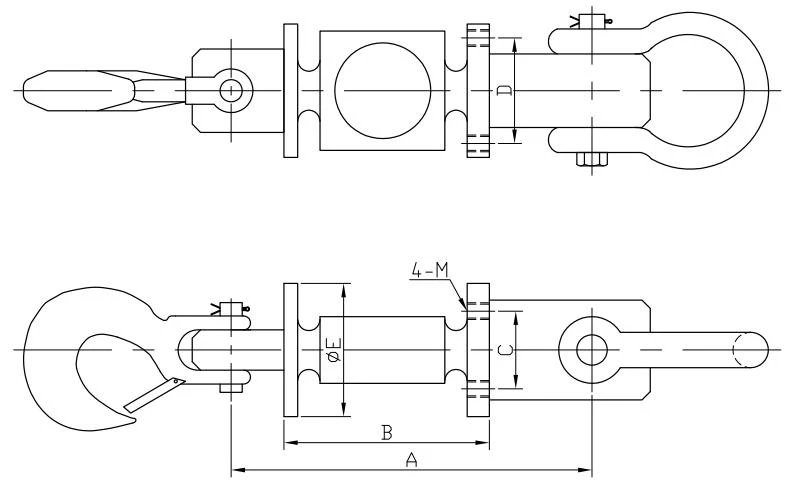

Obrysový diagram
Konkrétní velikostní tabulka
|
Jmenovité zatížení (t) |
A |
B |
C |
D |
E |
M |
|
1 |
130.0 |
74.0 |
16.0 |
37.0 |
48.0 |
M6 |
|
2 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
3 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
5 |
188.0 |
103.0 |
28.0 |
56.0 |
72.0 |
M6 |
|
10 |
230.0 |
120.0 |
28.0 |
66.0 |
82.0 |
M6 |
