Stručný úvod

Mini snímač zatížení je kompaktní a lehký vážicí senzor určený pro přesné měření síly ve stísněných prostorách.

Funkce

1. Mini siloměr má vysokou citlivost a přesnost i přes svou malou velikost.

2. Robustní konstrukce s pouzdrem z nerezové oceli nebo hliníkové slitiny pro dlouhou životnost.

3. Mini snímač zatížení je snadno integrovatelný do těsného mechanického uspořádání díky minimální půdě.

Základní specifikace

Rozsah zatížení	50N-50KN
Jmenovitý výstup (mV/V)	1,0 ± 20 % mV/V
Komplexní chyba	±0,2 %FS
Vstupní/výstupní odpor (Ω)	350±30 nebo 700±30/350±5 nebo 700±5
Specifikace délky drátu	Φ3X 3M Nebo přizpůsobené na přání
Způsob zapojení	Červená --------Excitace+ Černá--------Excitace- Zelená-----Signál+ Bílá -------Signál-

Aplikace

Mini snímač zatížení se používá v automatizovaných montážních linkách ke sledování hmotnosti komponent během operací robotického vychystávání-a{1}}umístění, což zajišťuje kontrolu kvality, aniž by byla ohrožena rychlost výroby.

Detailní specifikace modelu ZH-WC103

Kapacita	50N-50KN	Materiál	Nerez
Jmenovitý výstup (mV/V)	1.0± 20%	Nelinearita-	±0,5 %FS
Hystereze	±0,2 %FS	Opakovatelnost	±0,2 %FS
Plíživé (30 min)	±0,2 %FS	Nulový zůstatek	± 2,00 % FS
Vliv teploty na nulu	±0,05%FS/ 10 stupňů	Vliv teploty na výstup	±0,05%FS/ 10 stupňů
Vstupní odpor (Ω)	350± 30/700± 30	Výstupní odpor (Ω)	350±5/700±5
Izolační odpor	Větší nebo rovno 5000MΩ	Budicí napětí	5V-15V (DC)
Kompenzovaný teplotní rozsah	- 10~+50 stupeň	Rozsah provozních teplot	-20~+60 stupňů
Povolené přetížení	150 % FS	Přerušení načítání	300% FS
Kabel	Φ3X 3M Nebo přizpůsobené na přání	Kód barvy kabelu	Vstup: červená+ černá- Výstup: zelená+bílá-

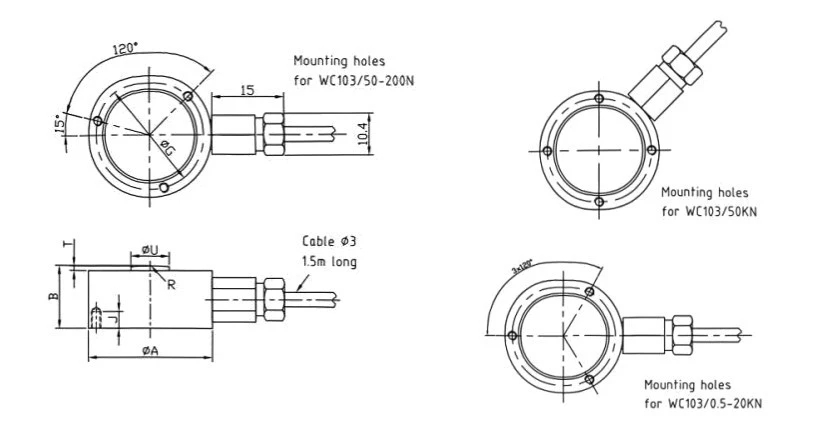

Obrysový diagram

product-822-440

Konkrétní velikostní tabulka

Hodnoceno zatížení(N/KN)	φA	B	φG	H	J	R	T	φU	X
50N-200N	26	15	20.5	3×M3	6	20	2.5	5.5	10.5
500N-20KN	26	13	22.75	3×M2	3.5	40	1	8	10.5
50 KN	46	28	40	4×M4	6	80	8	16	10.5
