Stručný úvod
Low Profile Pancake Load Cell je specializovaný snímač kompresní síly, který se vyznačuje charakteristickou krátkou, kotoučovitou- geometrií. Tento senzor, navržený tak, aby připomínal plochou „palačinku“, využívá tlustý, tuhý kovový disk-obvykle vyrobený z vysoce-legované oceli-s tenzometry strategicky spojenými s jeho vnitřní žebrovou strukturou. Na rozdíl od vyšších sloupcových{6}}snímačů je jejich primárním technickým cílem poskytnout maximální tuhost s minimálním vertikálním vychýlením. Tento robustní, přikrčený profil z něj dělá ideální řešení pro těžké-kapacitní vážení, kde je omezená konstrukční výška a je zásadní odolnost vůči ohybovým momentům.
Funkce
1. Minimální průhyb pod zatížením: Nízkoprofilový pancake Load Cell je nejvýraznější charakteristikou jeho extrémní tuhosti. Díky svému silnému elastickému prvku ve tvaru disku- zaznamenává zanedbatelné vertikální posunutí (často v rozsahu mikronů) i při plném -jmenovitém zatížení, což zajišťuje, že vážní plošina zůstane prakticky nehybná.
2. Vysoká odolnost vůči ne-axiálním silám: Široká rovná ložná plocha poskytuje výjimečnou stabilitu vůči parazitním silám, včetně ohybových momentů a bočního zatížení. Tím je zajištěno, že měřený signál odráží čistou vertikální kompresi, neovlivněnou mechanickým kolísáním nebo mimo{3}}středovým zatížením.
3. Kompaktní a prostorový-úsporný design: Jeho palačinkový- tvarový faktor umožňuje, aby se vešel do stísněných prostorů, kam se vyšší snímač zatížení nedostane. Tento nízký-výškový profil je kritický pro integraci vážicích systémů do stávajících strojů s omezenou vertikální světlostí.
Základní specifikace
| Rozsah zatížení | 0.1~300t |
| Jmenovitý výstup (mV/V) | 1,5±0,005 nebo 2,0±0,005 |
| Komplexní chyba | ±0,03 %FS |
| Vstupní/výstupní odpor (Ω) | 760±15(385±10)nebo 700±5(350±5) |
| Specifikace délky drátu | Φ5 X 6M Nebo přizpůsobené na přání |
| Způsob zapojení |
Červená --------Excitace+ Černá--------Excitace- |
Aplikace
Low Profile Pancake Load Cell je preferovanou volbou pro hydraulické monitorovací systémy lisů. Při lisování kovů nebo vstřikování plastů má beran velmi omezený vertikální pohyb. Nízkoprofilový palačinkový snímač zatížení lze zabudovat přímo do podpěry lisu a měřit tonáž v reálném-čase, aniž by zasahoval do zdvihu stroje, což zajišťuje kvalitu procesu a zabraňuje přetížení zařízení.
Specifikace
|
Kapacita |
0.1~300t |
Materiál |
Legovaná ocel/nerezová ocel |
|
Jmenovitý výstup (mV/V) |
1.5±0.005 2.0±0.005 |
Nelinearita- |
±0,03 %FS |
|
Hystereze |
±0,03 %FS |
Opakovatelnost |
±0,03 %FS |
|
Creep (30 minut) |
±0,03 %FS |
Nulový zůstatek |
±1,00 %FS |
|
Vliv teploty na nulu |
±0,02%FS/ 10 stupňů |
Vliv teploty na výstup |
±0,02%FS/ 10 stupňů |
|
Vstupní odpor (Ω) |
760±15 385±10 |
Výstupní odpor (Ω) |
700±5 350±5 |
|
Izolační odpor |
Větší nebo rovno 5000MΩ |
Budicí napětí供桥电压 |
5V-15V (DC) |
|
Kompenzovaný teplotní rozsah |
-10~+40 stupňů |
Rozsah provozních teplot |
-10~+70 stupňů |
|
Bezpečné přetížení |
150 % FS |
Přerušení načítání 极 |
200% FS |
|
Kabel |
Φ5 X 6M Nebo přizpůsobené na přání |
Kód barvy kabelu |
Vstup: červená+ černá- Výstup: zelená+ bílá- |

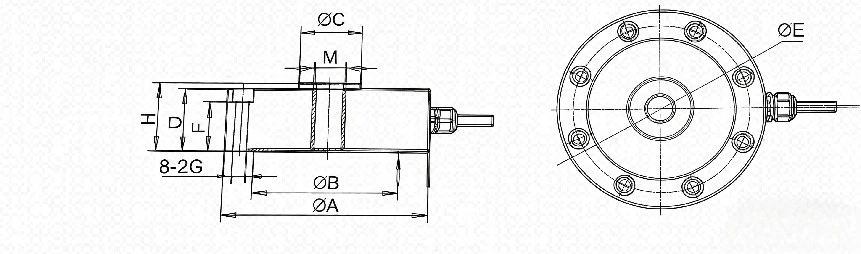

Obrysový diagram
Konkrétní velikostní tabulka
|
Ohodnoceno zatížení(t) |
A |
B |
C |
D |
E |
F |
G |
H |
M |
|
0.1.0.2.0.5 |
75 |
55 |
18 |
27 |
63 |
21 |
5.5 |
30 |
M12×1.5 |
|
1,2,3,5 |
105 |
75 |
32 |
34 |
89 |
26.8 |
7.5 |
37 |
M16×1.5 |
|
10,15,20,25 |
124 |
83 |
39 |
48 |
101.8 |
38 |
8.5 |
52 |
M32×1.5 |
|
30,60 |
145 |
98 |
50 |
54 |
116.8 |
42 |
10.5 |
58 |
M40×1.5 |
|
100 |
200 |
132 |
76 |
70 |
162 |
64 |
12.5 |
83 |
M60×2 |
|
150-200t |
250 |
170 |
110 |
90 |
210 |
70 |
17 |
100 |
M80×3 |
|
300t |
320 |
220 |
162 |
100 |
270 |
80 |
17 |
100 |
M96×4 |
