Stručný úvod
Double Ended Shear Beam Load Cell je robustní převodník kompresní síly určený pro velkokapacitní vážení-. Na rozdíl od paprsků s jedním koncem je tento senzor zavěšen mezi dvěma body a vyznačuje se konstrukcí ohybového paprsku, která měří smykovou sílu na obou koncích. Obvykle je vyroben z vysoce-legované oceli s utěsněným svařovaným krytem a je speciálně navržen tak, aby zvládal excentrická zatížení a mimo{5}}středové síly bez kompromisů v přesnosti. Jeho symetrická struktura z něj dělá základ v těžkých průmyslových prostředích, kde je stabilita, odolnost a dlouhodobá-spolehlivost prvořadá.
Funkce
1. Oboustranné-měření: Rozhodujícím prvkem je jeho schopnost měřit smykové napětí na obou koncích nosníku. Tato duální-podpůrná struktura poskytuje výjimečnou odolnost vůči torzním silám a ohybovým momentům a zajišťuje stabilní odečítání, i když náklad není dokonale vycentrován.
2. Vysoká tolerance excentrického zatížení: Zatěžovací článek s dvojitým smykovým nosníkem je navržen s velkou přetížitelností, tento siloměr snese značné zatížení mimo-osu. Díky tomu je vysoce shovívavý během instalace a provozu a zabraňuje chybám měření způsobeným posunem zatížení nebo mechanickými nedokonalostmi.
4. Těžká-konstrukce: Vyrobeno pro drsné podmínky, má plně svařované hermetické těsnění (IP68), které chrání vnitřní tenzometry před vlhkostí, prachem a korozivními prvky. Robustní tělo z legované oceli zajišťuje dlouhou životnost při extrémních kompresních silách.
Základní specifikace
| Rozsah zatížení | 12,5 klb-30 klb |
| Jmenovitý výstup (mV/V) | 0,5±0,01 mV/V |
| Komplexní chyba | ±0,3 %FS |
| Vstupní/výstupní odpor (Ω) | 385±10/350±3 |
| Specifikace délky drátu | Φ6 X 12M Nebo přizpůsobené na přání |
| Způsob zapojení |
Červená --------Excitace+ Černá--------Excitace- |
Aplikace
Zatěžovací buňka s dvojitým smykovým nosníkem je průmyslovým standardem pro velké-nákladní váhy (mostové váhy). V logistických centrech a těžebních lokalitách musí tyto váhy vážit celá vozidla bez ohledu na polohu náprav. Schopnost dvojitého-smykového nosníku zvládnout nerovnoměrné rozložení hmotnosti na více podpěrných bodech z něj činí ideální volbu, která zajišťuje přesné měření celkové hmotnosti vozidla i přes různé zavěšení a umístění nákladního vozidla.
Detailní specifikace modelu ZH-DS4
|
Kapacita |
12,5 klb-30 klb |
Materiál |
Legovaná ocel |
|
Jmenovitý výstup (mV/V) |
0.5±0.01 |
Nelinearita- |
±0,3 %FS |
|
Hystereze |
±0,3 %FS |
Opakovatelnost |
±0,1 %FS |
|
Creep (30 minut) |
±0,1 %FS |
Nulový zůstatek |
±2,00 %FS |
|
Vliv teploty na nulu |
±0,02%FS/10 stupňů |
Vliv teploty na výstup |
±0,02%FS/10 stupňů |
|
Vstupní odpor (Ω) |
385±10 |
Výstupní odpor (Ω) |
350±3 |
|
Izolační odpor |
Větší nebo rovno 5000MΩ |
Budicí napětí |
5V-10V (DC) |
|
Kompenzovaný teplotní rozsah |
-10~+50 stupňů |
Rozsah provozních teplot |
-20~+60 stupňů |
|
Bezpečné přetížení |
120 % FS |
Přerušení načítání |
150 % FS |
|
Kabel |
Φ6 X 12M Nebo přizpůsobené na přání |
Kód barvy kabelu |
Vstup: červená+ černá- Výstup:zelená+bílá- |

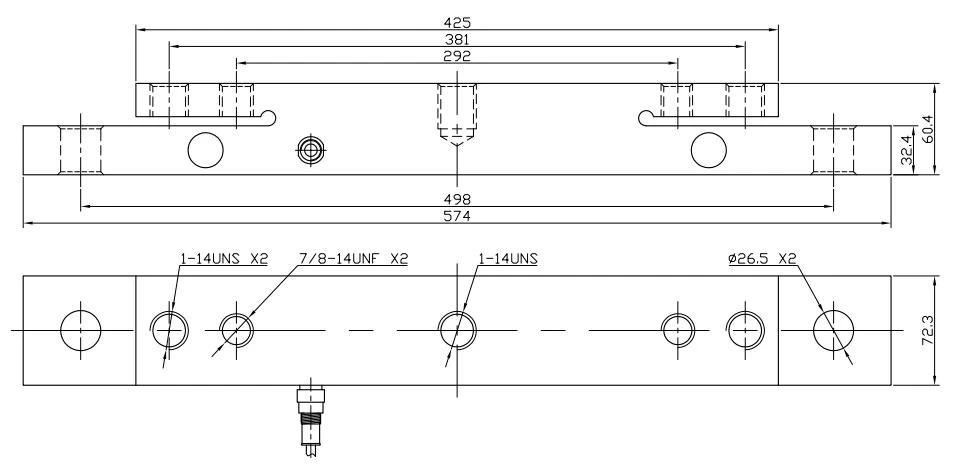

Obrysový diagram
