Stručný úvod
Tento typ snímače zatížení využívá na svých střižných trámech tenzometry k detekci vertikálních zatížení a jejich přeměně na elektrické signály, což z něj činí klíčovou součást snímače zatížení nákladních vozidel a široce se používá u nákladních vah, vážení sil a velkých plošinových vah.
Funkce
1. Dvojitý-smykový paprskový siloměr je vyroben z vysoce-legované oceli a nabízí vynikající trvanlivost a odolnost proti korozi, díky čemuž je vysoce spolehlivý v systémech nákladních vozidel vystavených drsnému prostředí.
2. Konstrukce z legované oceli zvyšuje strukturální tuhost a odolnost proti únavě, což umožňuje oboustrannému -smykovému paprskovému siloměru zachovat přesnost měření po dlouhodobé-použití v náročných aplikacích zátěžových snímačů nákladních vozidel.
3. S vynikajícími mechanickými vlastnostmi umožňuje legovaná ocel oboustrannému -smykovému paprskovému siloměru odolávat těžkým rázovým zatížením a přetížení, což zajišťuje stabilní výkon v robustních instalacích siloměrů na nákladní automobily.
Základní specifikace
| Rozsah zatížení | 10-75 kB |
| Jmenovitý výstup (mV/V) | 3,0±0,01mV/V |
| Komplexní chyba | 0.03% |
| Vstupní/výstupní odpor (Ω) |
700±10Nebo přizpůsobené na vyžádání/700±5 |
| Specifikace délky drátu |
Φ6 X 10m Nebo přizpůsobené na přání |
| Způsob zapojení | Červená --------Excitace+ Černá--------Excitace- Zelená-----Signál+ Bílá -------Signál- |
Aplikace
V zemědělských a potravinářských závodech slouží oboustranný-smykový paprskový siloměr jako životně důležitá součást jak vážících můstkových siloměrů, tak siloměrů nákladních automobilů k přesnému měření objemného obilí, krmiva nebo tekutých přísad během skladování a dávkovacích operací.
Detailní specifikace modelu ZH-DS3
|
Kapacita |
10-75 kB |
Materiál |
Legovaná ocel |
|
Jmenovitý výstup (mV/V) |
3.0±0.01 |
Nelinearita- |
±0,03 %FS |
|
Hystereze |
±0,05 %FS |
Opakovatelnost |
±0,02 %FS |
|
Creep (30 minut) |
±0,03 %FS |
Nulový zůstatek |
±1,00 %FS |
|
Vliv teploty na nulu |
±0,03%FS/10 stupňů |
Vliv teploty na výstup |
±0,03%FS/10 stupňů |
|
Vstupní odpor (Ω) |
700±10 Nebo přizpůsobené na přání |
Výstupní odpor (Ω) |
700±5 |
|
Izolační odpor |
Větší nebo rovno 5000MΩ |
Budicí napětí |
5V-10V (DC) |
|
Kompenzovaný teplotní rozsah |
-10~+50 stupňů |
Rozsah provozních teplot |
-20~+60 stupňů |
|
Bezpečné přetížení |
120 % FS |
Přerušení načítání |
150 % FS |
|
Kabel |
Φ6 X 10M Nebo přizpůsobené na přání |
Kód barvy kabelu |
Vstup: červená+ černá- Výstup: zelená+ bílá- |

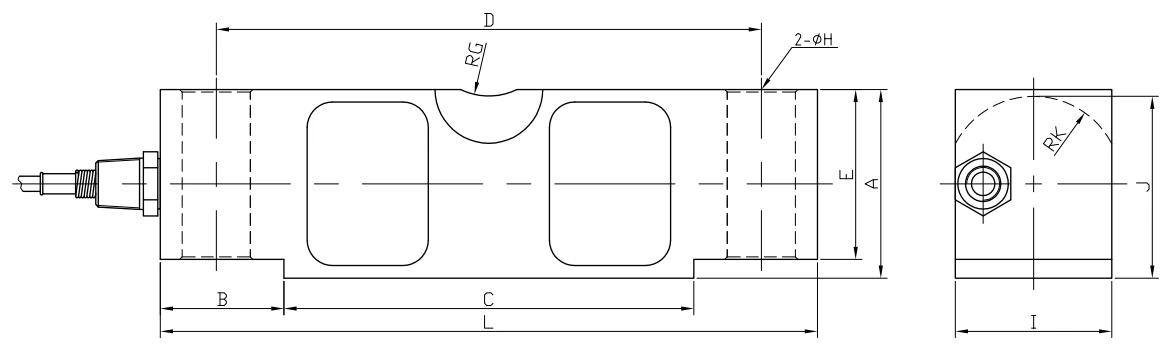

Obrysový diagram
Konkrétní velikostní tabulka
|
Jmenovité zatížení (klb) |
L |
A |
B |
C |
D |
E |
G |
H |
I |
J |
K |
|
10-25 |
197.0 |
49.3 |
35.0 |
127.0 |
165.0 |
43.2 |
19.0 |
18.0 |
43.4 |
47.5 |
22.9 |
|
40 |
260.4 |
62.0 |
49.0 |
162.4 |
216.0 |
53.4 |
25.4 |
20.6 |
50.0 |
59.4 |
28.5 |
|
50-75 |
260.4 |
74.7 |
49.0 |
162.4 |
216.0 |
67.3 |
25.4 |
27.0 |
62.0 |
72.1 |
35.0 |
