Stručný úvod
V siloměru s konzolovým nosníkem používaným v siloměrech pro váhy způsobuje síla působící na volný konec měřitelnou výchylku nosníku, kterou tenzometry převádějí na elektrický signál. Tento výstup je poté zpracován za účelem stanovení přesné zátěže s vysokou přesností a opakovatelností, díky čemuž jsou tyto snímače zatížení pro váhy jak robustní, tak i cenově-efektivní pro širokou škálu aplikací průmyslového vážení.
Funkce
1. Konzolové snímače zatížení pro váhy poskytují přesná měření hmotnosti díky spolehlivé detekci vychýlení paprsku.
2. Navrženo pro odolnost, odolá drsnému průmyslovému prostředí při zachování přesnosti.
3. Kompaktní a cenově-efektivní, konzolové snímače zatížení pro váhy nabízejí snadnou integraci do různých systémů vážení.
Základní specifikace
| Rozsah zatížení |
500kg-20000kg |
| Jmenovitý výstup (mV/V) |
2 mV/V |
| Komplexní chyba | 0,02 % FS |
| Vstupní/výstupní odpor (Ω) | 385±10/350±5 |
| Specifikace délky drátu | φ5,4*6m nebo přizpůsobené |
| Způsob zapojení | Červená --------Excitace+ Černá--------Excitace- Zelená-----Signál+ Bílá -------Signál- |
Aplikace
Snímače zatížení smykovým paprskem pro váhy jsou široce používány v průmyslových plošinových vahách a stolních vahách, aby poskytovaly přesné a spolehlivé měření hmotnosti v náročných prostředích.
Detailní specifikace modelu ZH-SB2
|
Kapacita |
0.5-20t |
Materiál |
Legovaná ocel/nerezová ocel |
|
Jmenovitý výstup (mV/V) |
2.0±0.005 |
Nelinearita- |
±0,02 %FS |
|
Hystereze |
±0,02 %FS |
Opakovatelnost |
±0,01 %FS |
|
Creep (30 minut) |
±0,02 %FS |
Nulový zůstatek |
±1,00 %FS |
|
Vliv teploty na nulu |
±0,02%FS/10 stupňů |
Vliv teploty na výstup |
±0,02%FS/10 stupňů |
|
Vstupní odpor (Ω) |
385±10 |
Výstupní odpor (Ω) |
350±5 |
|
Izolační odpor |
Větší nebo rovno 5000MΩ |
Budicí napětí |
5V-10V (DC) |
|
Kompenzovaný teplotní rozsah |
-10~+50 stupňů |
Rozsah provozních teplot |
-20~+60 stupňů |
|
Bezpečné přetížení |
120 % FS |
Přerušení načítání |
150 % FS |
|
Kabel |
Φ5.4 X 6M Nebo přizpůsobené na přání |
Kód barvy kabelu |
Vstup: červená+ černá- Výstup: zelená+ bílá- |

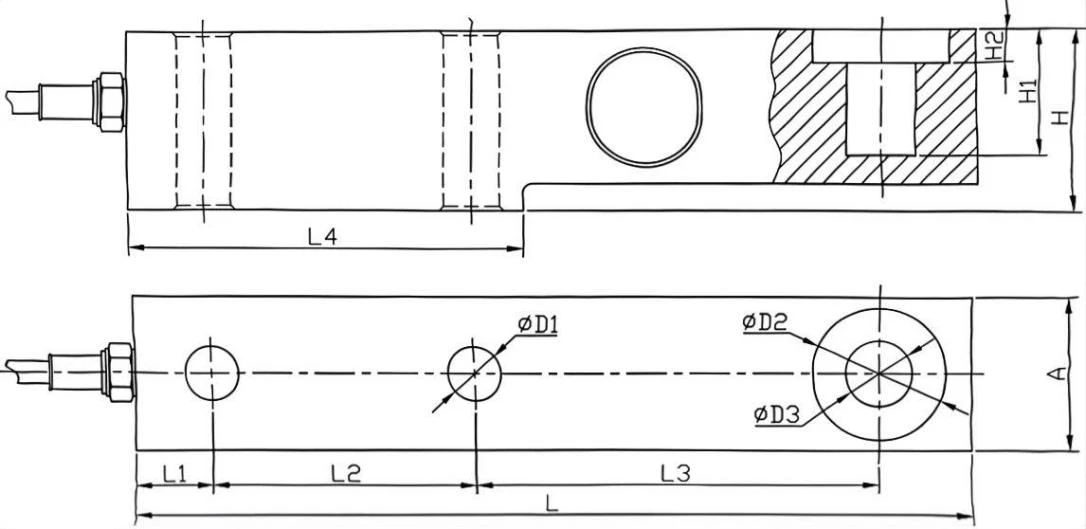

Obrysový diagram
Konkrétní velikostní tabulka
|
Jmenovité zatížení (t) |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
H2 |
A |
D1 |
D2 |
D3 |
|
0.5 -3 |
203 |
19 |
64 |
98 |
95 |
43 |
30 |
8 |
37 |
13 |
32 |
16 |
|
5-7.5 |
235 |
23 |
66 |
124 |
110 |
52 |
30 |
12 |
48 |
21 |
38 |
22 |
|
10 |
279 |
25 |
82 |
140 |
133 |
67 |
20 |
8.5 |
60 |
28 |
48 |
32 |
|
15-20 |
318 |
32 |
89 |
159 |
153 |
82.5 |
25 |
10 |
70 |
34 |
54 |
38 |
