Stručný úvod
Snímače zatížení s konzolovým nosníkem, typ snímače váhy, používají tenzometry připojené k ohybovému nosníku k přeměně mechanické síly na elektrický signál. Průhyb paprsku přímo odpovídá použité hmotnosti, což umožňuje přesné měření v různých kapacitách. Běžně se používají v násypných vahách, plošinových vahách a zařízeních pro testování síly.
Funkce
1. Tento konzolový snímač hmotnosti, vyrobený z robustní legované oceli, zajišťuje vysokou pevnost a dlouhou životnost při velkém zatížení.
2. Zalité těsnění, snímač poskytuje vynikající ochranu proti vlhkosti, prachu a korozi pro spolehlivý provoz v náročných prostředích.
3. Kombinace konstrukce z legované oceli a zalévaného těsnění činí tento snímač váhy odolným a stabilním a poskytuje přesné a opakovatelné měření hmotnosti.
Základní specifikace
| Rozsah zatížení | 500kg-2000kg |
| Jmenovitý výstup (mV/V) | 2 mV/V |
| Komplexní chyba | ±0,02 %FS |
| Vstupní/výstupní odpor (Ω) | 385±10/350±5 |
| Specifikace délky drátu | φ5*3m nebo přizpůsobené |
| Způsob zapojení | Červená --------Excitace+ Černá--------Excitace- Zelená-----Signál+ Bílá -------Signál- |
Aplikace
Snímače váhy s konzolovým nosníkem se používají pro průmyslové těžké{0}}zátěžové plošinové váhy, nastavení skladů pro vážení a maloobchodní pokladny a linky na zpracování potravin.
Detailní specifikace modelu ZH-XYL
|
Kapacita |
0.5-2t |
Materiál |
Legovaná ocel |
|
Jmenovitý výstup (mV/V) |
2.0±0.005 |
Nelinearita- |
±0,02 %FS |
|
Hystereze |
±0,02 %FS |
Opakovatelnost |
±0,01 %FS |
|
Creep (30 minut) |
±0,02 %FS |
Nulový zůstatek |
±1,00 %FS |
|
Vliv teploty na nulu |
±0,02%FS/10 stupňů |
Vliv teploty na výstup |
±0,02%FS/10 stupňů |
|
Vstupní odpor (Ω) |
385±10 |
Výstupní odpor (Ω) |
350±5 |
|
Izolační odpor |
Větší nebo rovno 5000MΩ |
Budicí napětí |
5V-10V (DC) |
|
Kompenzovaný teplotní rozsah |
-10~+50 stupňů |
Rozsah provozních teplot |
-20~+60 stupňů |
|
Bezpečné přetížení |
120 % FS |
Přerušení načítání |
150 % FS |
|
Kabel |
Φ5X 3M Nebo přizpůsobené na přání |
Kód barvy kabelu |
Vstup: červená+ černá- Výstup:zelená+bílá- |

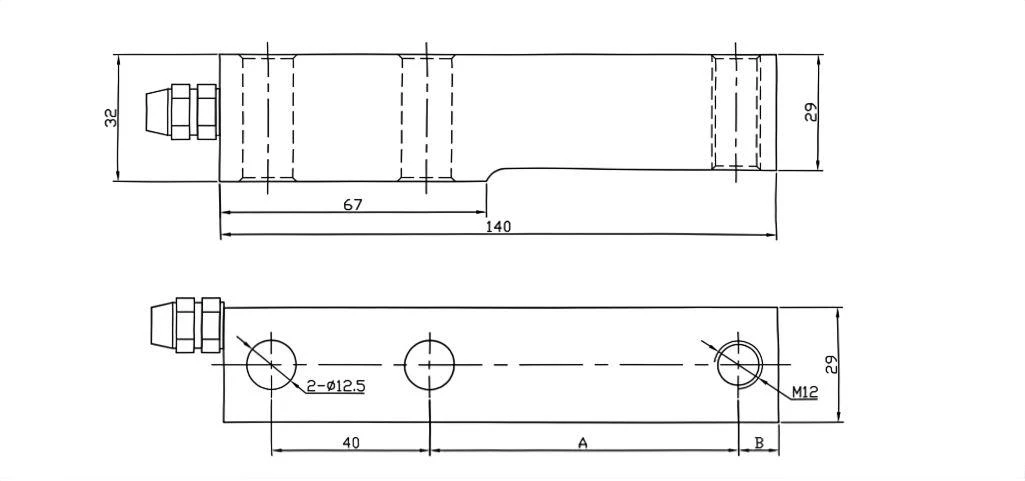

Obrysový diagram
Konkrétní velikostní tabulka
|
Kapacita (kg) |
A |
B |
|
50-200 |
78 |
10 |
|
500-2000 |
74 |
12 |
